Robot Dùng Cho Máy Ép Nhựa Ba Trục

Sản Phẩm
Robot Tự Động

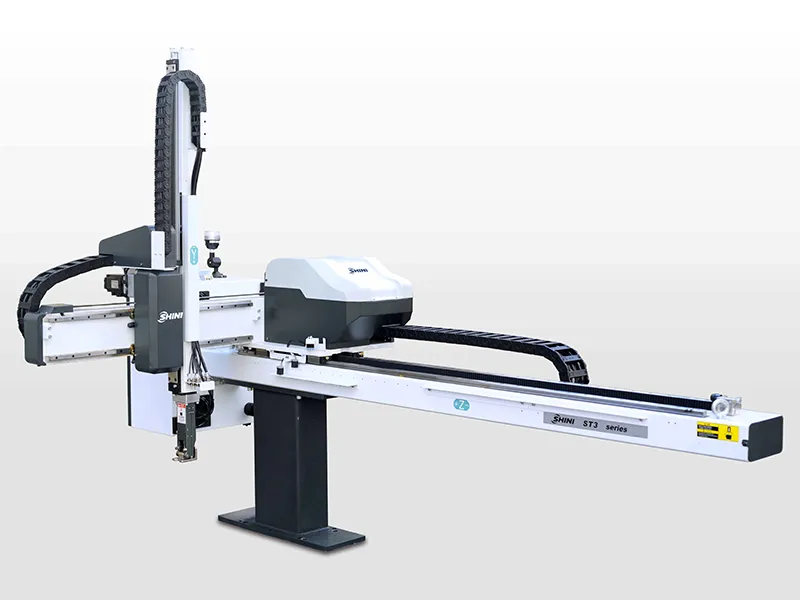

Robot Dùng Cho Máy Ép Nhựa Ba Trục

ST3-S2

Robot di chyển thành trình ngang được sử dụng trong quy trình ép nhựa để loại bỏ kênh dẫn và sản phẩm

Robot dùng cho máy ép nhựa ba trục được thiết kế cho quy trình ép nhựa để loại bỏ kênh dẫn và các sản phẩm hoàn chỉnh. Hệ thống này phù hợp cho các hoạt động liên quan đến khuôn hai tấm và khuôn dòng nhiệt (hot runner), đồng thời có thể thực hiện các tác vụ phức tạp như sắp xếp, xếp chồng, kiểm tra chất lượng và chèn.

Yêu cầu báo giá

Thông Số Kỹ Thuật

Đặc Điểm

Mỗi trục được dẫn động bởi một động cơ servo, kết hợp với các thanh dẫn hướng tuyến tính chính xác cao và dây đai V công suất cao nhập khẩu, đảm bảo định vị nhanh, yên tĩnh và chính xác. Cánh tay kính thiên văn của robot giảm thời gian chu kỳ và chuyển động ổn định.
Trang bị các thiết bị bảo vệ va chạm ở mọi giới hạn chuyển động, ngăn ngừa các sự cố vận hành. Bảo vệ phần mềm và phần cứng toàn diện, bao gồm bảo vệ ngắn mạch I/O, bảo vệ chống lại các lỗi điện và cơ khí, đảm bảo hoạt động an toàn của cả máy ép phun và robot.
Trang bị màn hình cảm ứng TFT độ phân giải cao 7 inch với giao diện người dùng thân thiện. Người vận hành có thể nâng cấp bộ điều khiển từ xa và bo mạch chủ, tải các chương trình khác qua USB, tận hưởng chức năng dạy học mở với bộ nhớ 8GB. Bo mạch hỗ trợ các cổng Ethernet, CAN, RS-485 và RS-422, tăng cường khả năng phản hồi và an toàn của hệ thống.
Cung cấp nhiều tùy chọn ngôn ngữ để đáp ứng người dùng toàn cầu, tạo điều kiện sử dụng dễ dàng trên các khu vực khác nhau.

Ứng dụng

Có khả năng thực hiện các tác vụ chuyên biệt như căn chỉnh, xếp chồng, kiểm tra chất lượng và chèn. Dòng máy này lý tưởng cho các máy ép với lực kẹp lên đến 3600 tấn, nâng cao hiệu quả hoạt động và độ chính xác trong các nhà máy sản xuất hiện đại.Được thiết kế để lấy sản phẩm hoàn chỉnh và kênh dẫn một cách hiệu quả trong quá trình ép nhựa, robot này phù hợp cho khuôn hai tấm và hệ thống hot runner (kênh dẫn nhiệt).

Thông số kỹ thuật

Model (ST3)		900-1600T-S2	1100-1800T-S2	900-1400HT-S2	1100-1600SHT-S2	1200-1600MHT-S2	1400-2000MT-S	1600-2200MT-S	1800-2400MT-S	2000-2800MT-S	2200-3000LT-S	2600-4000LT-S	3000-4000LT-S
Loại robot		Dầm đơn	Cần trục kéo dài với dầm khung	Dầm di chuyển nhỏ	Dầm di chuyển nhỏ	Dầm di chuyển nhỏ	Dầm di chuyển trung bình	Dầm di chuyển trung bình	MDầm di chuyển trung bình	Dầm di chuyển trung bình	Dầm di chuyển lớn	Dầm di chuyển lớn	Dầm di chuyển lớn
IMM (tấn)		220-260	320-400	160-220	260-320	200-320	450-650	650-850	850-1400	1400-1800	1800-2400	2400-3000	3000-3600
Hành trình ngang (trục Z) (mm)		1600	1800	1400	1600	1600	2000	2200	2400	2800	3000	4000	4000
Hành trình ngang (mm)		525	800	600	600	800	1100	1600	1600	1580	1580	1660	1820
Hành trình dọc (mm)		900(1000	1100(1200	900	1100	1200	1400	1600	1800	2000	2200	2600	3000
Tải trọng tối đa (kg)		5	8	3	3	8	15	20	20	20	20	40	40
Thời gian lấy sản phẩm tối thiểu (giây)		1.3	1.5	0.65	0.7	1.2	3	3.3	3.6	3.8	4.2	4.5	5.0
Thời gian chu kỳ tối thiểu (giây)		5.5	6.2	3.5	3.8	5	13	14	16	17.5	24	26	28
Áp suất khí (bar)		4-6	4-6	4-6	4-6	4-6	4-6	4-6	4-6	4-6	4-6	4-6	4-6
Tiêu thụ khí tối đa (Nl/chu kỳ)*		4	6	6	6	6	6	6	6	6	8	8	8
Trọng lượng (kg)		270	320	360	380	300	530	580	650	690	990	1010	1080
Kích thước (mm)	A	2840	3000	2500	2700	2700	3160	3460	3660	3860	4500	5500	5500
	B	1465	1530	1350	1350	1500	1817	2500	2500	2350	2550	2820	2980
	C	1330(1350)	1390(1445)	1170	1270	1270	1680	1890	1990	2090	2300	2500	2700
	D	900(1000)	1100(1200)	900	1100	1200	1400	1600	1800	2000	2200	2600	3000
	E	720	950	600	600	800	1100	1600	1600	1200	1580	1660	1820
	F	1600	1800	1400	1600	1600	2000	2200	2400	2800	3000	4000	4000
	G	155	190	1840	2040	2000	2450	2650	2850	3250	3500	4500	4500
	H	240	230	160	160	135	145	220	220	220	250	250	250
	I	2020	2150	240	240	320	355	355	355	355	320	320	320
Ghi Chú: 1) "M" dành cho cảm biến khuôn giữa (phù hợp với khuôn 3 tấm) "EM12" dành cho giao diện truyền thông Euromap12 "EM67" dành cho giao diện truyền thông Euromap67 "N" dành cho phía không hoạt động 2) Điện áp: 1φ, 200-240V, 50/60Hz 3) là tiêu thụ thêm 60Nl/phút khí cho ứng dụng chân không 4) "( )" là cho tùy chọn"*"
